介紹了聚合氯化鋁的使用范圍和制備方法，對制備高純度的聚合氯化鋁的制備方法進行了詳細的探討。篩選出了一種高效、快速的鐵離子有機絡合劑，該絡合劑可在室溫、高溫條件下使用。經處理的聚合氯化鋁為白色，鐵離子含量小于6mg／kg。

聚合氯化鋁通常以通式：Al_m(OH)_mCl_3n-m來表示。主要用于自來水和工業污水的凈化，造紙、制藥、制糖、精密鑄造等領域。在制藥和造紙行業中對聚合氯化鋁的顏色和質量要求都比較高，特別是對鐵離子的含量要求更嚴。

生產聚合氯化鋁的主要方法有：
(1)氯化鋁與石灰反應制得堿化度可高于70的聚合氯化鋁產品。這種方法由于存在溶解鈣的穩定性問題，一般其產品的Al質量含量只有6%～7%；
(2)氯化鋁與碳酸鈉反應可制得低或中堿化度的聚合氯化鋁產品。堿化度太高會生成多余的A1(OH)₃沉淀；
(3)氯化鋁與氫氧化鈉反應可制得中、低堿化度的聚合氯化鋁產品；
(4)金屬鋁溶解于氯化鋁溶液可制得各種堿化度的聚合氯化鋁產品，在這種條件下，由于氫氧化鋁沉淀更易控制，可制得有效含量較高的聚合氯化鋁產品；
(5)氫氧化鋁與鹽酸或氯化鋁溶液反應可制得中、低堿化度的聚合氯化鋁。

1實驗方法

1．1實驗藥品和儀器氫氧化鋁(工業級)；鹽酸(工業級)；有機絡合劑(化學純)；鄰二氮菲(分析純)；鹽酸羥胺(分析純)；721分光光度計。

1．2實驗方法

1．2．1聚合氯化鋁溶液的制備

將氫氧化鋁在攪拌的條件下加入到濃鹽酸溶液中，升溫到110℃反應2～3h，待氫氧化鋁全部溶解后，降溫到50~60℃，用質量濃度30的NaOH調節pH為3．0～5．0，再升溫至100℃，攪拌，反應30～60min，得到淡黃色透明聚合氯化鋁溶液。

1．2．2聚合氯化鋁溶液中鐵離子的除去取50mL的聚合氯化鋁溶液加熱至60~70℃，然后加入質量濃度2的有機絡合劑的水溶液1～3mL，在60~70℃攪拌條件下反應30min。然后，加入1g活性炭，繼續反應30min，趁熱過濾，得到清澈透明無色的聚合氯化鋁溶液。取2mL聚合氯化鋁溶液，分別加入1mL鹽酸羥胺，2mL鄰二氮菲，5mL醋酸鈉搖勻后，稀釋至50mL，用721分光光度計測定鐵離子濃度。

1.2．3聚合氯化鋁溶液的濃縮

將所得液體聚合氯化鋁在100～105℃下烘干，得到白色粉末狀聚合氯化鋁固體。

2結果與討論

2．1有機絡合劑種類的選擇

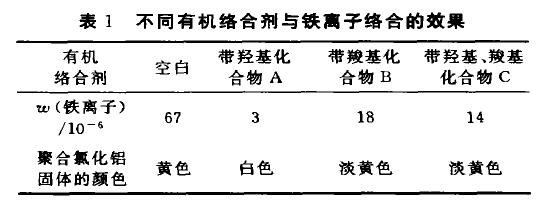

選擇分別帶有羥基、羧基等具有與鐵離子絡合功能不同的有機化合物，配成2%(質量分數)的水溶液。取3mL加入到50mL的聚合氯化鋁溶液中，在60～70℃條件下反應30min，用活性炭吸附、過濾，取樣分析鐵離子的濃度，結果見表1。

從結果可以看到，帶有羥基的有機化合物A對鐵離子的絡合效果較好，溶液中的鐵離子質量濃度從67×10^-6降到3×10^-6，所得聚合氯化鋁為白色。

2．2有機絡合劑用量

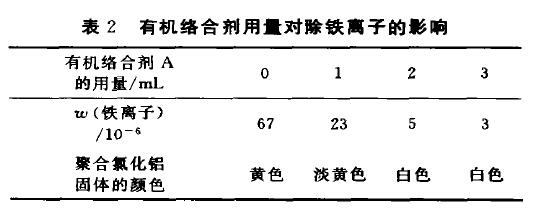

取50mL聚合氯化鋁，加熱到60～70℃，加入2(質量分數)的化合物A，改變其用量，反應30min，然后用活性炭吸附30min，過濾，測定溶液中的鐵離子濃度，結果見表2。

從表2的實驗數據可以看到，當絡合劑的用量為2～3mL時，除鐵離子的效果非常明顯，鐵離子的質量濃度已降到3×10～5×10～，聚合氯化鋁的顏色為白色。

2．3反應溫度的影響

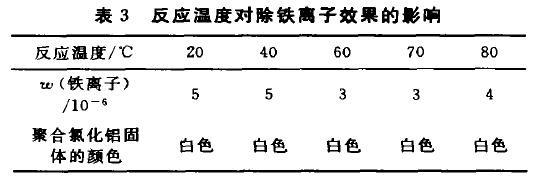

取50mL聚合氯化鋁，加入3mL2(質量分數)的化合物A，改變反應溫度，反應30min，后用活性炭吸附30min，過濾，測定溶液中鐵離子濃度，結果見表3。

從表3的實驗數據可以看到，反應溫度對絡合劑除鐵離子的效果基本沒有影響。因此，在除鐵離子過程中，無須將聚合氯化鋁溶液冷卻，可直接在70~80℃的條件卞蓮行除鐵離子而不改變聚合氯化鋁的生產工藝。

2．4反應時間的影響

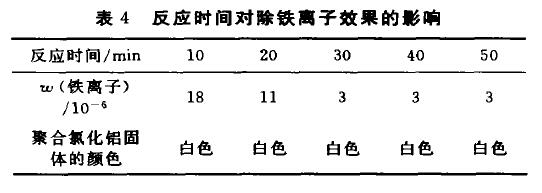

取50mL聚合氯化鋁，加入3mL(質量分數)

2的化合物A，在70℃的條件下反應，反應時間對聚合氯化鋁溶液的除鐵離子的影響見表4。結果表明，反應時間為30min時，就足夠將鐵離子除去。帶羥基化合物與鐵離子的絡合能力非常強，是一種快速、有效的鐵離子絡合劑。

3結論

1)用有機絡合物與聚合氯化鋁溶液中的鐵離子絡合，然后用活性炭吸附除去鐵離子是一種行之有效的的除鐵方法。

2)帶羥基化合物A與鐵離子的絡合能力強，用量少，反應時間短，操作方便，原料易得，價格低廉。

3)在常溫和高溫條件下都能有效地除去聚合氯化鋁溶液中的鐵離子，適應溫度范圍廣，無須降溫升溫操作，有利節省能力。
